Накладка Wirtgen 2411111: износ и проверка крепления

Опубликовано: 12.08.2026

Фрезерование асфальта — работа грязная, вибронагруженная и безжалостная к расходникам. Барабан вращается, зубки бьют по покрытию, а между твёрдым сплавом резца и стальным корпусом барабана стоит накладка. В случае с популярными холодными фрезами Wirtgen одной из самых массовых позиций стала деталь с номером 2411111. Она же — та самая промежуточная звёздочка, которую механики называют просто «накладкой».

При входном контроле конкретную накладку можно сверить по https://amortizatorkatka.ru/catalog/traki-i-nakladki-dluy-dorozhnykh-frez/nakladka-freza-Wirtgen-2411111; затем оценивают рабочую поверхность, отверстия, опорную базу и состояние крепежа.

Проблема с этой деталью в том, что её износ не бросается в глаза до определённого момента. Резец стёрся — машинист видит борозды. Барабан повело — сразу слышно по вибрации. А накладка может уйти в износ незаметно, пока не случится неприятность.

Как именно изнашивается накладка

Накладка 2411111 работает в двух режимах. Первый — чисто механический: деталь воспринимает удары резца через посадочное отверстие и передаёт их на тело барабана. Второй — абразивный: мелкая фракция асфальтобетона, пыль и песок непрерывно трутся о поверхность накладки, особенно в зоне посадочного конуса.

На практике износ выглядит так:

• Посадочное отверстие увеличивается в диаметре. Резец начинает болтаться, получает угловые колебания и ломается раньше срока — не от затупления, а от усталости металла.
• Рабочая поверхность (торец, который обращён к асфальту) стирается. Толщина накладки падает, и резец начинает цеплять кромку гнезда барабана.
• Фаски и рёбра скругляются. Геометрия меняется, точность позиционирования резца падает.

Почему крепление — отдельная история

Износ износом, но львиная доля проблем с накладками связана не с тем, что деталь стёрлась, а с тем, что она плохо закреплена. Накладка 2411111 держится на барабане за счёт резьбового соединения. Болт проходит через накладку и вворачивается в тело барабана. Простая схема, которая порождает сложные последствия при небрежности.

Когда болт ослаблен, накладка получает микроподвижку относительно гнезда. Даже сотые доли миллиметра люфта при 2000–3000 оборотах барабана в минуту превращаются в постоянное ударное воздействие. Дальше работает закон цепной реакции:

1. Подвижка накладки вызывает деформацию резьбы в теле барабана.
2. Деформированная резьба не держит болт — он откручивается ещё сильнее.
3. Накладка начинает свободно перемещаться в гнезде, срезая грани посадочного места.
4. Гнездо барабана выходит из конусности, и следующая новая накладка в него уже не сядет плотно.

Ремонт барабана — это уже совершенно другой масштаб затрат по сравнению с заменой накладки.

Как проверяют крепление в поле

Идеальный вариант — динамометрический ключ и знание момента затяжки для конкретной модели фрезы. Но в реальной жизни так делают далеко не как правило. Чаще крепление проверяют визуально и тактильно.

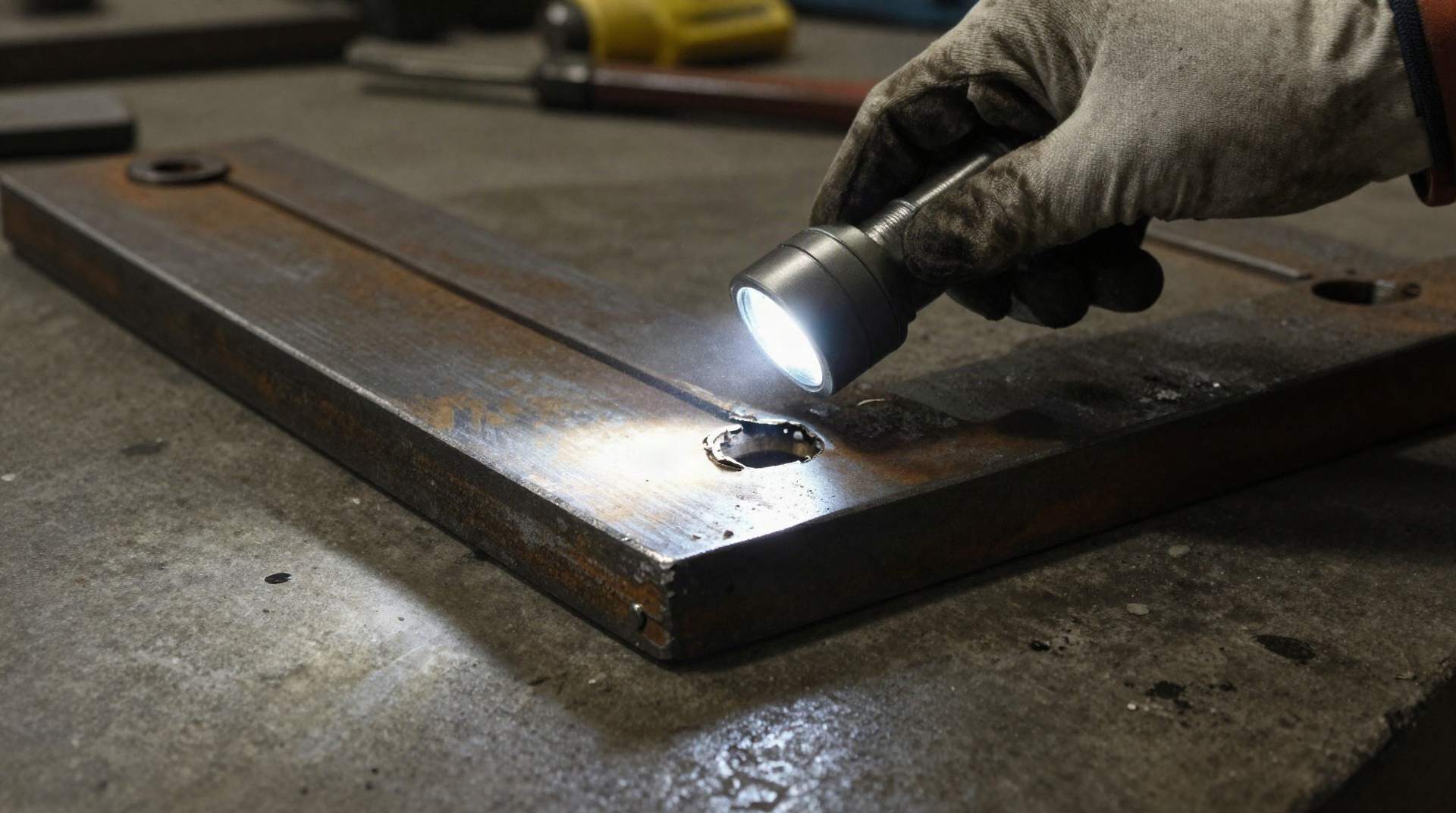

Визуальный контроль сводится к нескольким признакам. На стыке накладки и барабана не должно быть пыльных подтёков характерного цвета — это следы абразива, который проникает в зазор при подвижке. По окружности гнезда не должно быть забоин и задиров от ударов головки болта. Сама накладка не должна иметь следов проворота — царапин, направленных по окружности.

Тактильная проверка проста: резец покачивается рукой в посадочном отверстии накладки. Если ощущается люфт — накладку меняют. Если резец сидит плотно, но сама накладка шатается в гнезде барабана — проблема в креплении или в износе самого гнезда.

Отдельный момент — состояние резьбы болта. Если на резьбе есть задиры или она вытянута, болт подлежит замене. Ставить изношенный болт в гнездо барабана бессмысленно: он не создаст нужного усилия затяжки и открутится в первые же часы работы.

Частая ошибка при замене

Когда накладку меняют, гнездо барабана часто забито пылью и мелким щебнем. Если просто выбить старую деталь и вставить новую без очистки, накладка сядет с перекосом. Момент затяжки будет казаться нормальным, но под рабочей нагрузкой пылинка в посадочном месте сомнётся, болт ослабнет, и цикл начнётся заново.

Гнездо перед установкой нужно продуть сжатым воздухом и протереть. На некоторых предприятиях дополнительно наносят тонкий слой консистентной смазки на посадочную поверхность — это помогает избежать коррозии и облегчает будущую разборку. Но здесь есть нюанс: избыток смазки будет собирать абразив, поэтому слой должен быть минимальным.

Когда менять без раздумий

Есть ситуации, при которых диагностика не нужна — накладку меняют однозначно. Болт сорван и не выкручивается штатным ключом. Посадочное отверстие накладки имеет вид эллипса, а не круга. На поверхности накладки видны трещины — даже мелкие, потому что под нагрузкой они разовьются мгновенно. Толщина накладки в самой тонкой части опустилась ниже допустимого минимума, который указан в регламенте для конкретной машины.

Попытка сэкономить и дотянуть изношенную накладку до конца смены обычно заканчивается одинаково: срезанная резьба в барабане и простой техники на несколько дней пока тело барабана не отправят в ремонт для нарезки новой резьбы или установки спиральных вставок.

Накладка Wirtgen 2411111 — деталь не самая дорогая в списке расходников холодной фрезы. Но её роль в сохранности барабана несоразмерно выше её цены. Регулярная проверка крепления и своевременная замена при достижении допустимого износа — это та редкая ситуация в дорожной механике, когда профилактика действительно однозначно дешевле ремонта.
